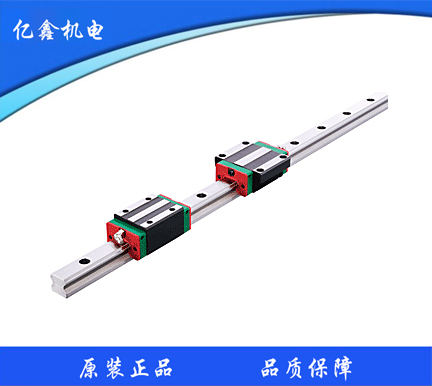

HG系列直线导轨,为四列式单圆弧牙型接触直线导轨,同时整合最佳化结构设计之超重负荷精密直线导轨,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度丶高负荷丶高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HIWIN四列式超重负荷直线导轨,即为基于此理念开发之产品.

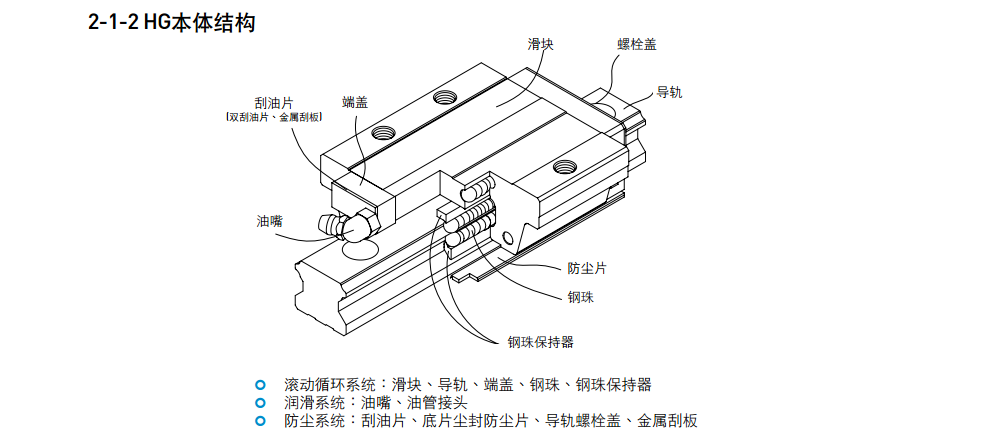

HG系列直线导轨特点
(1)自动调心能力
来自圆弧沟槽的DF[45-45]组合,在安装的时候,借由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。
(2)具有互换性
由于对生产制造精度严格管控·直线导轨尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。
(3)所有方向皆具有高刚性
运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性
产品规格说明

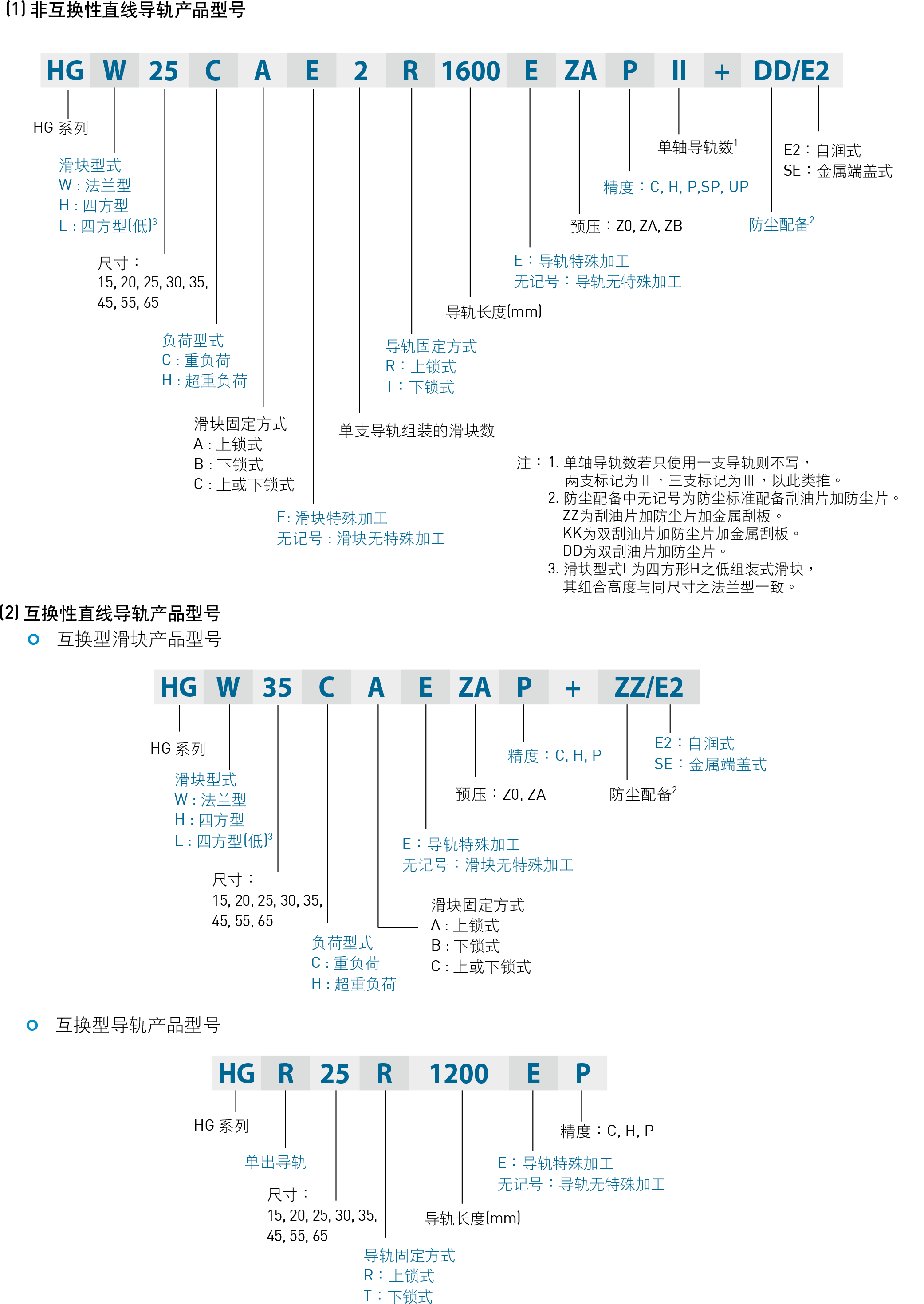

HG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块丶导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的品质要求,互换性型之组合精度目前已达到一定的水准,对不需配对安装直线导轨的客户而言,是一项很好的选择。直线导轨的产品规格型号主要标明直线导轨尺寸丶型式丶精度等级丶预压等规格要求,以利订货时双方对产品的确认。
HG系列型式

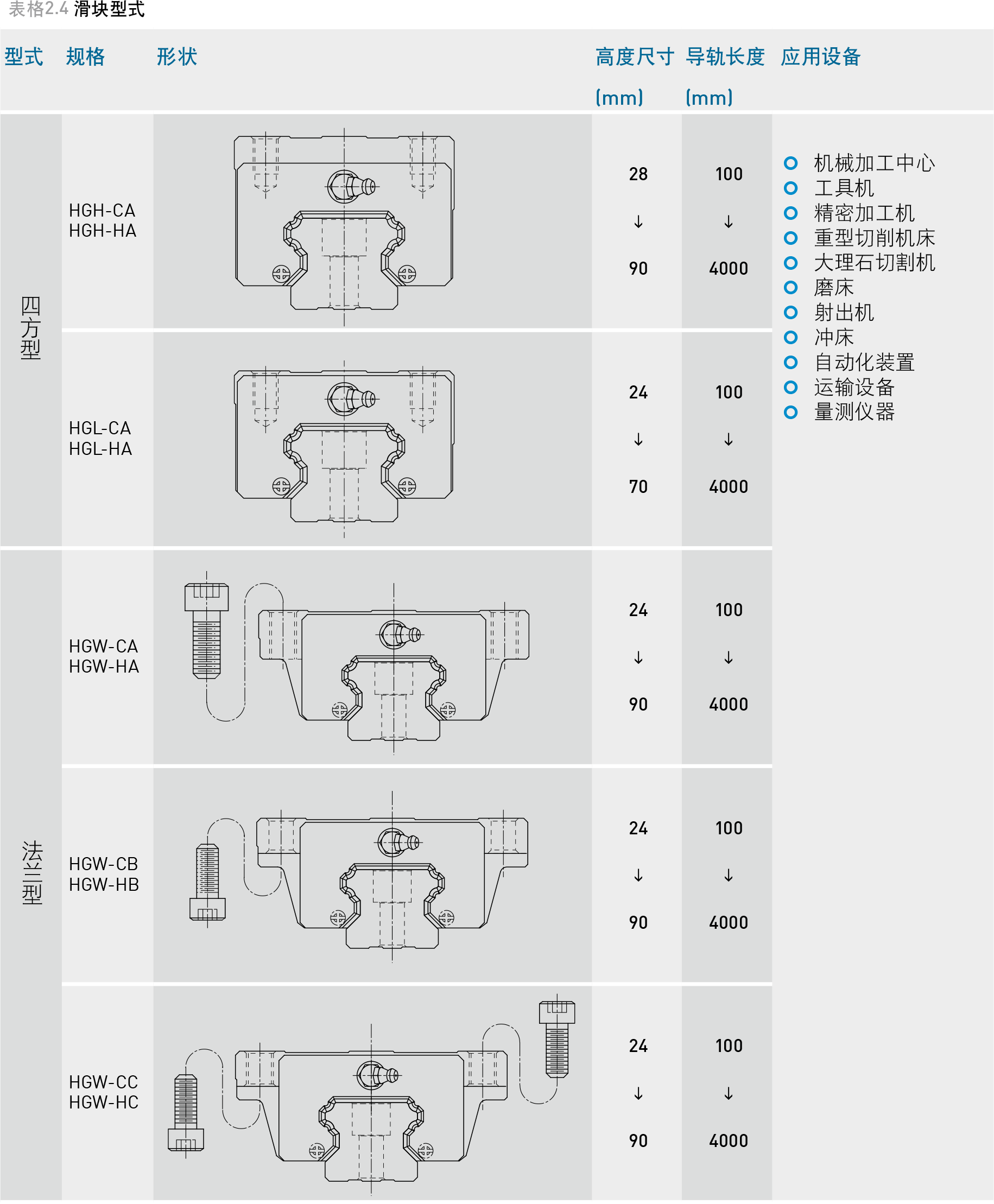

(1) 滑塊型式 HIWIN提供法蘭型及四方型兩種直線導軌,四方型直線導軌分H型與L型,L型為H型之低組裝式直線導軌,其 組合高度與法蘭型直線導軌一致。

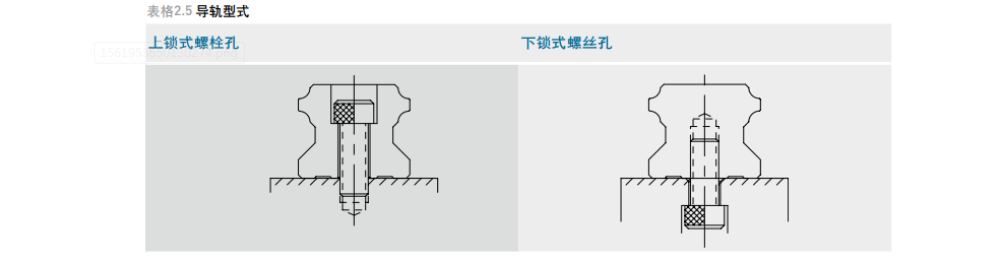

(2) 导轨型式
除了一般上鎖式螺栓孔導軌外,HIWIN亦提供下鎖式螺絲孔导轨,方便客戶安裝使用。

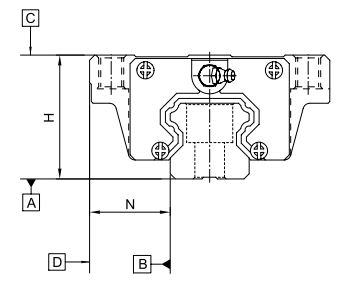

精度等級
HG系列直線導軌的精度,分為普通、高、精密、超 精密、超高精密級共五級,客戶可依設備精度需求 選用精度。
