特性 〇 设计及安装容易 〇 体积小重量轻 〇 高精度 〇 高刚性 〇 配备齐全 〇 最适化设计轨道结构由有限元素分析,得到最好刚性与重量,分析如右图所述:

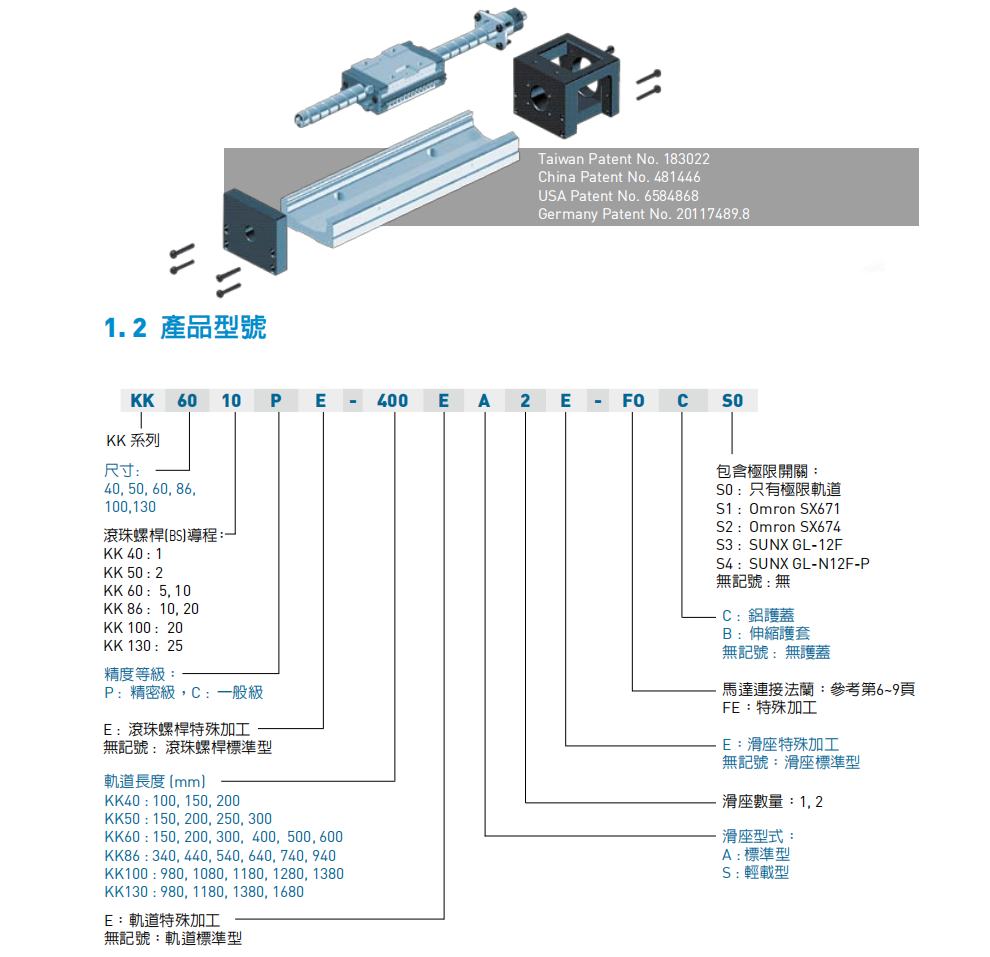

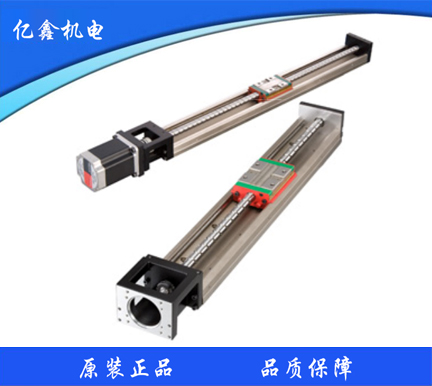

工业机器人为马达驱动之移动平台,由滚珠螺杆及U型之线性滑轨导引构成。其中,滑座同时为滚珠螺杆之驱动螺帽及线性滑轨之导引滑块。

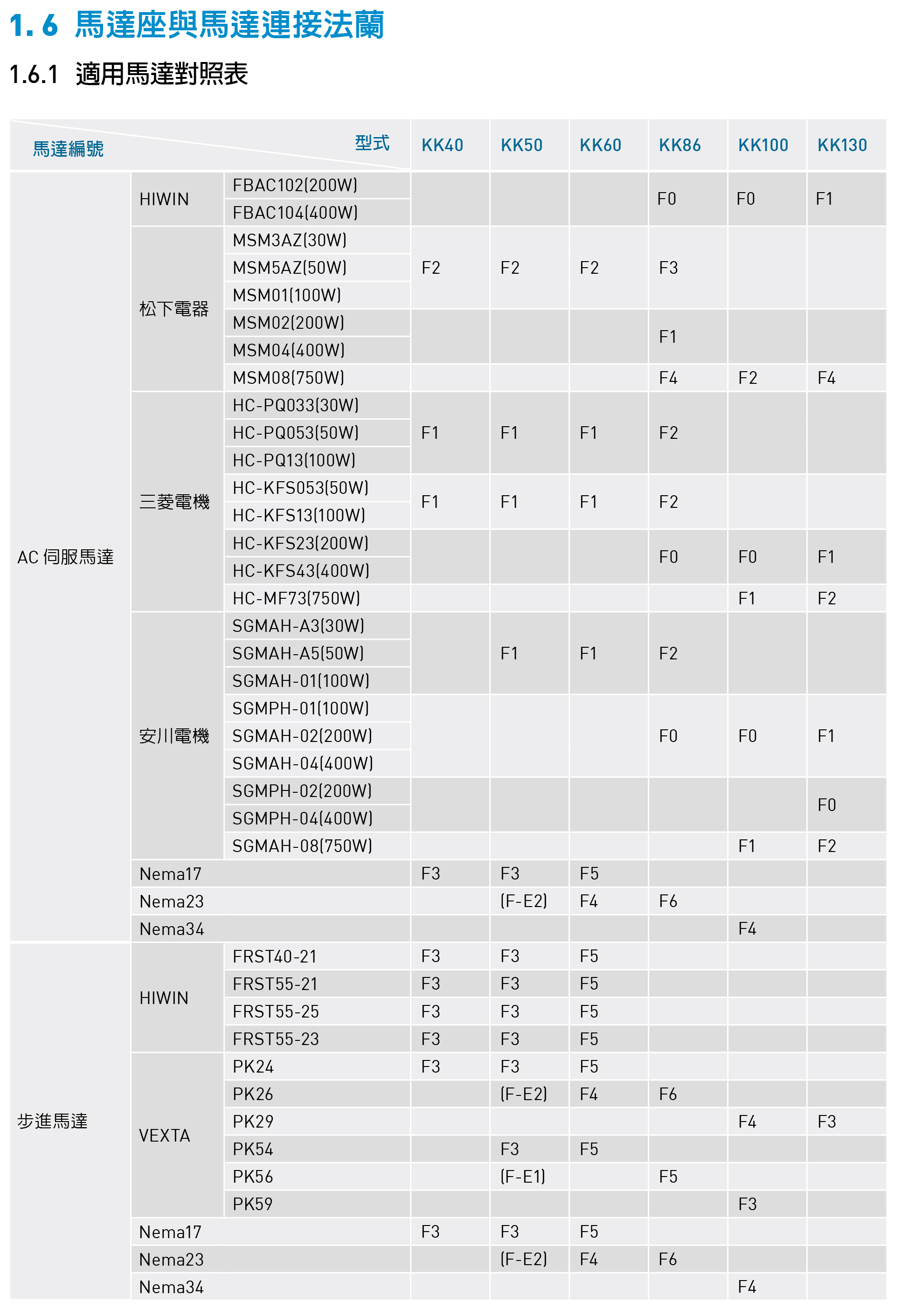

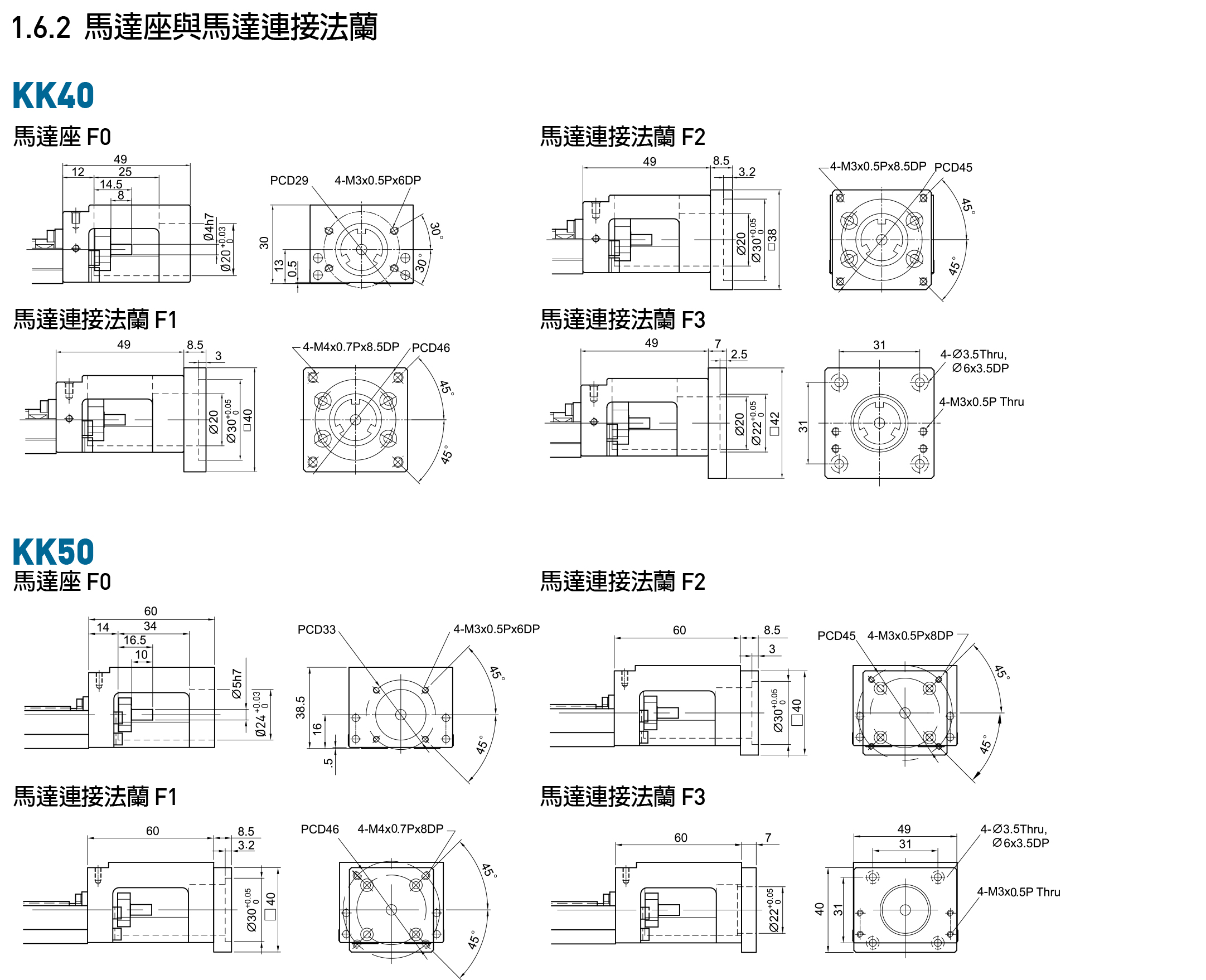

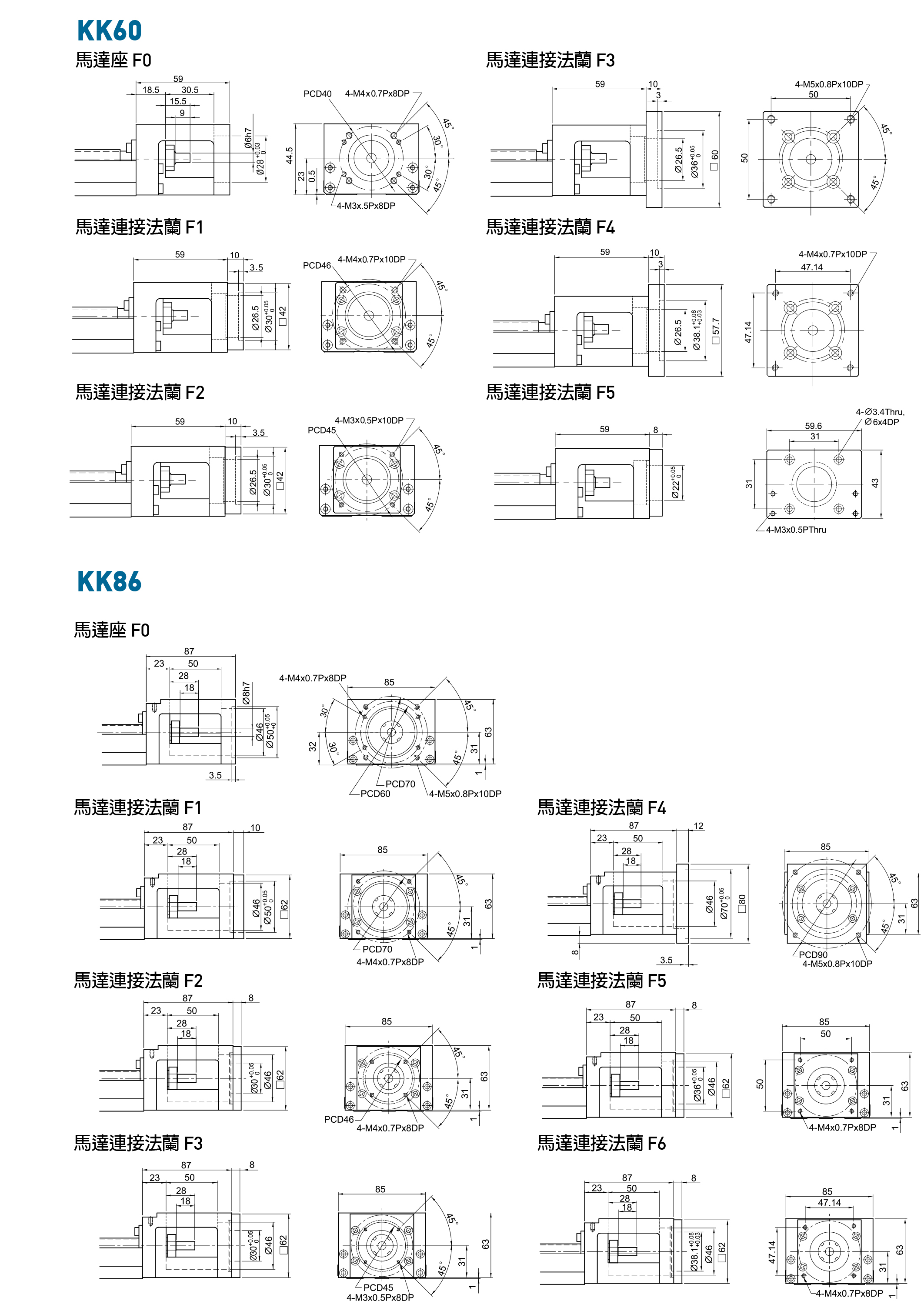

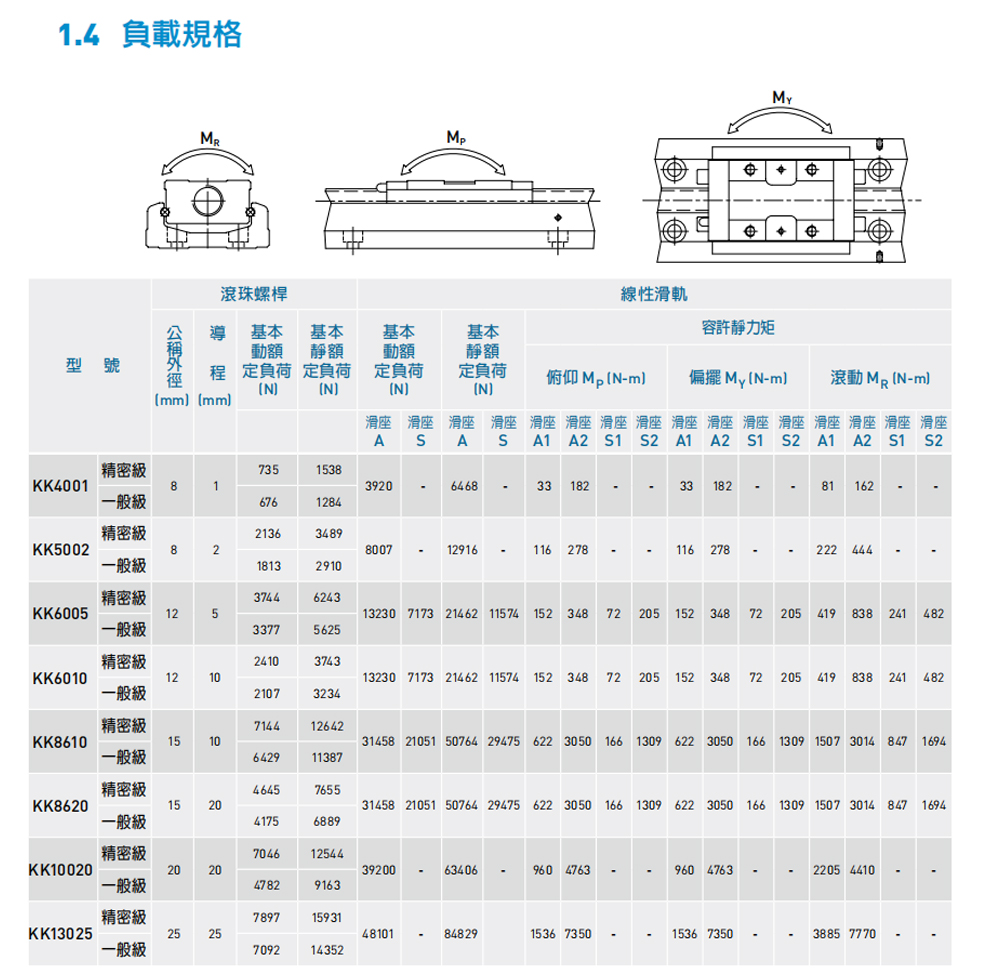

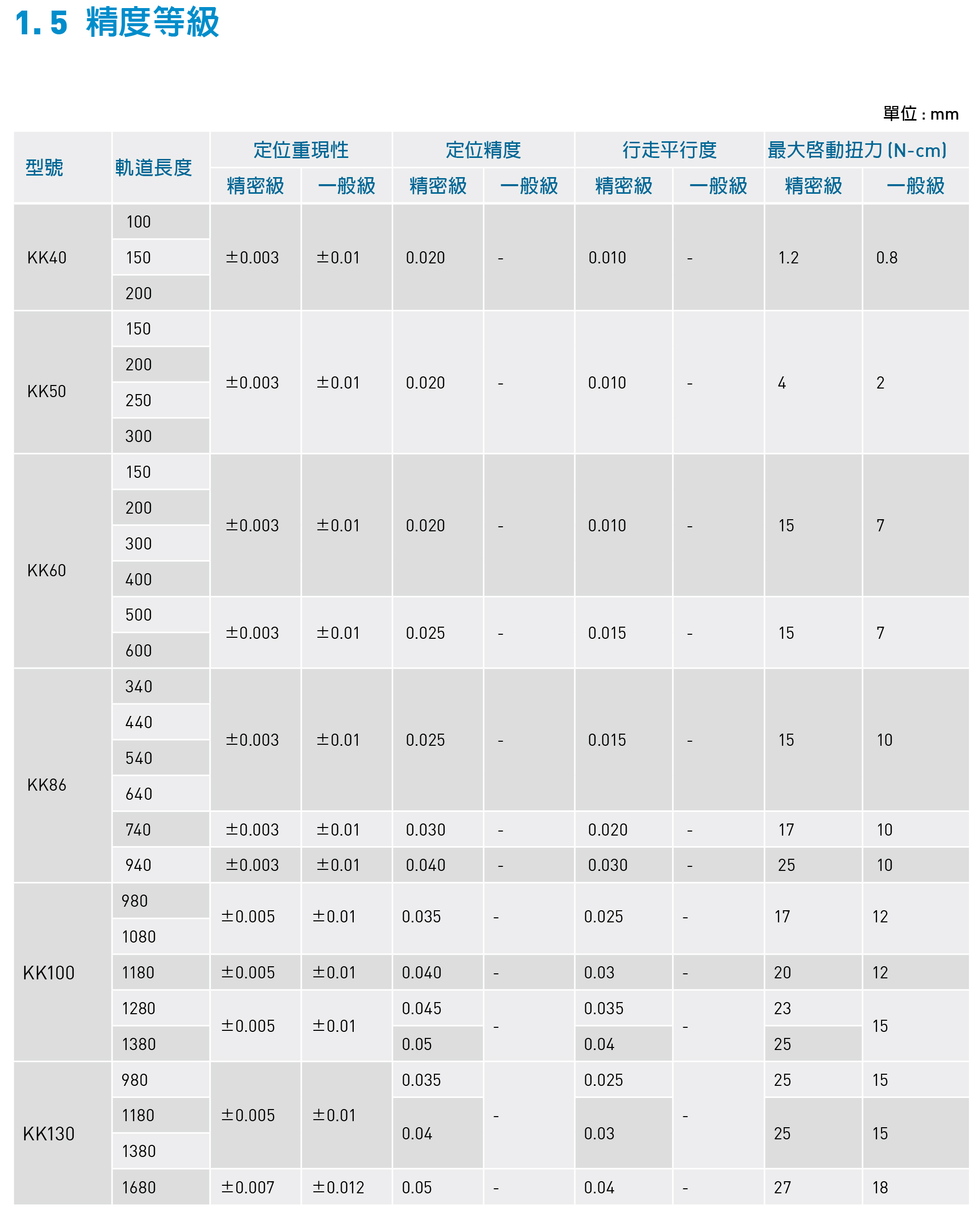

型號 | 滾珠螺桿導程 (mm) | 軌道長度L2 (mm) | 速度 (mm/sec) | |
精密級 | 一般級 | |||
KK40 | 01 | 100 | 190 | 190 |
150 | 190 | 190 | ||
200 | 190 | 190 | ||
KK50 | 02 | 150 | 270 | 270 |
200 | 270 | 270 | ||
250 | 270 | 270 | ||
KK60 | 05 | 150 | 550 | 390 |
200 | 550 | 390 | ||
300 | 550 | 390 | ||
400 | 550 | 390 | ||
500 | 550 | 390 | ||
600 | 340 | 340 | ||
10 | 150 | 1100 | 790 | |
200 | 1100 | 790 | ||
300 | 1100 | 790 | ||
400 | 1100 | 790 | ||
500 | 1100 | 790 | ||
600 | 670 | 670 | ||
KK86 | 10 | 340 | 740 | 520 |
440 | 740 | 520 | ||
540 | 740 | 520 | ||
640 | 740 | 520 | ||
740 | 740 | 520 | ||
940 | 610 | 430 | ||
20 | 340 | 1480 | 1050 | |
440 | 1480 | 1050 | ||
540 | 1480 | 1050 | ||
640 | 1480 | 1050 | ||
740 | 1480 | 1050 | ||
940 | 1220 | 870 | ||
KK100 | 20 | 980 | 1120 | 800 |
1080 | 980 | 800 | ||
1180 | 750 | 750 | ||
1280 | 510 | 630 | ||
1380 | 440 | 530 | ||
KK130 | 25 | 980 | 1120 | 800 |
1180 | 1120 | 800 | ||
1380 | 830 | 800 | ||
1680 | 550 | 550 |
