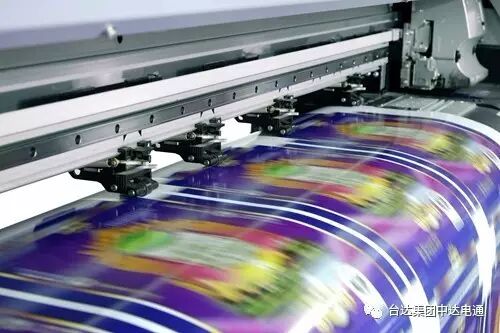

在现代工业类别中，印刷绝对是个精细活。从色彩控制到快速定位，若稍有偏差，效果就大大不同。

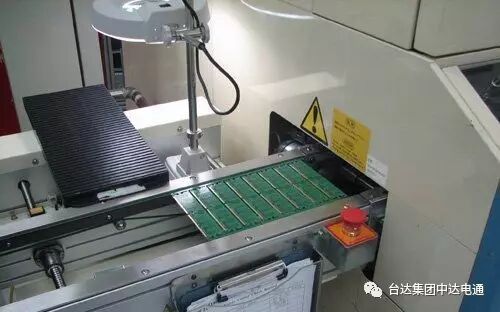

而其中，主要用于PCB、薄膜电路板、ITO玻璃光阻层印刷的精密网版印刷机，其重要功能是将设计好的电路、文字或光阻高效、精准地印刷到相关产品上，对印刷的精度和效率要求也更为严格。
台达高度关注印刷行业的自动化、数字化及网络化发展，并依托自身完善的自动化产品线和绵密的售后服务网络，努力为行业客户提供完整的系统控制解决方案和服务。日前，台达就成功为某印刷行业客户提供了精密网版印刷机系统控制解决方案，帮助客户实现了高效率、高精度的印刷作业。
台达该解决方案采由台达人机界面 (HMI) DOP-B系列、16轴运动控制器DVP-10MC系列、交流伺服系统ASDA-A2系列等构成。

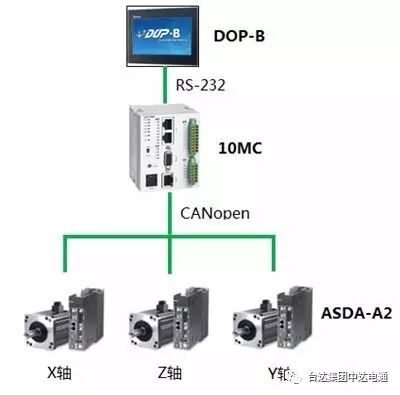

台达精密网版印刷机系统控制方案架构
在控制部分，由DVP-10 MC负责印刷作业的移动和定位控制：通过CANopen总线通讯，DVP-10MC控制3组ASDA-A2伺服驱动器，以实现印刷台板移动、网版抬升与印刷刮刀移载，从而实现高速度、高精度的运动控制要求；同时，IO通讯接入驱动器后，通过CANopen，回授相关传感器讯号，以便控管整体印刷动作正确；搭配DOP-B系列HMI，客户可进行不同产品参数的设置。

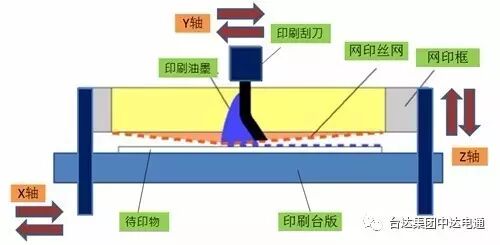

精密网版印刷机主要结构工作示意图
（注：X轴为待印物平台做左右方向的运动，印刷刮刀Y轴为进行前后方向的运动，Z轴为带动4支顶升杆带动网版框架同时做上下的运动）
加工执行共分为三个部分：
第一轴（X轴）负责移载待印产品到印刷位置；
第二轴（Z轴）控制网版框架下降到印刷高度；
第三轴（Y轴）进行印刷刮刀稳定的移动以完成最后的印刷动作。
方案中的台达ASDA-A2系列伺服，其高速稳定、平顺的性能特点，可以满足印刷设备高速高精度且稳定的运动要求。各轴间通过CANopen高速通讯，连接上位机与伺服驱动器，既能实现多轴的精准运动控制，也使整体配线更加简洁。
台达印刷解决方案主要优势：
✔ 高性能：使用ASDA-A2系列交流伺服系统可以达到平稳高速的移动与定位，通过DVP-10MC 16轴运动控制器，可简单实现3轴总线控制架构，系统扩充性高；
✔ 简易的系统规划设定：使用10MC通过Function Block进行动作规划，规划简单，参数调整效率高，使用简易。；
✔ 配线简单化：相较于脉冲式PLC配线复杂与查修困难，采用CANopen高速通讯方式只需使用网络线串接即可，减少配线与查修的时间。
